LAN. W5500. HTTP Server. Сокеты





Сегодня мы для нашего модуля W5500 попробуем организовать сокеты.

Сокеты — это такие виртуальные соединения, которые используются для организации нескольких соединений TCP, работающих одновременно.

То есть если клиент с сервером хотят создать ещё одно соединение, не закрывая уже созданное, то для этого будет использоваться сокет. Другими словами, если мы хотим, чтобы между клиентом и сервером могло существовать одновременно до 8 неразорванных соединений, то мы должны организовать 8 сокетов. Нужно это для того, что порой многие программы создают для более быстрой передачи несколько одновременных соединений. А, например протокол FTP вообще использует обязательно 2 открытых соединения. Одно — для команд и управление, а другое — для передачи данных.



Поэтому нам нужно как-то это обеспечить.

А для этого наша микросхема нам предлагает готовый аппаратный подход. Когда мы знакомились с ней в уроке 91, мы видели, что в ней существует два типа регистров. а также памяти. Предназначенные для общего пользования, то есть независимые от какого-либо соединения, а также регистры и память для сокетов, которые и отвечают каждый за своё соединение. Мы инициализировали, а впоследствии и пользовались только одним из них. А сегодня попробуем задействовать и другие.

Чтобы как-то со всем этим разобраться, давайте создадим проект из проекта урока 91 W5500_HTTPS и назовём его W5500_HTTPS_SOCKETS.

Запустим наш проект в Cube MX.

Перейдём в Configuration и в параметрах FATFS изменим количество одновременно открываемых файлов на "8"






Также внесём некоторые коррективы в настройки периферии SDIO. Мы установим там делитель 2, чтобы контроллер не подвисал при копировании через данную шину больших объёмов информации






Если встать на строчку с делителем, то внизу мы увидим, как рассчитывается частота работы шины SDIO. То есть если мы делитель оставим по умолчанию в 0, то частоту мы получим соответственно формуле. То есть если у нас тактирование шины 48 мегагерц (больше нельзя), то реальная частота работы шины будет 24, если делитель установим в 1, то получим частоту 18 мегагерц. Мы установили делитель 2, следовательно частота работы шины будет 12 мегагерц.

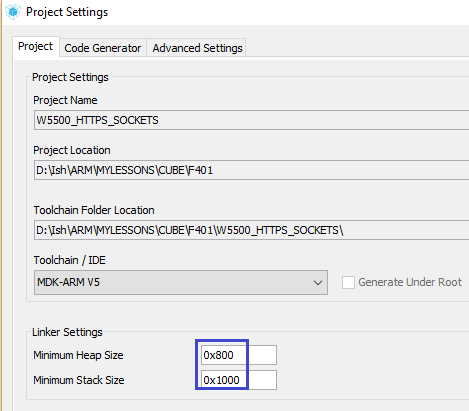

В настройках на всякий случай увеличим размер стека и кучи вчетверо, так как соединений будет много, структур и переменных также получится много, поэтому может стандартного и не хватить. Хотя я тестировал — всё хватало. Но мало ли какие попадутся страницы в будущем, да и не открывалось у меня как-то сразу 8 соединений






Сохраним изменения, сгенерируем проект, откроем его в Keil, подключим наши библиотеки net.c, httpd.c и w5500.c, настроим программатор на авторезет, установим уровень оптимизации 1 и попробуем собрать.

Если всё нормально собралось, то начнём думать, как нам организовать работу с сокетами.

Добавим в файл httpd.h пртотипы двух функций (почему-то их там не оказалось, но тем не менее всё работало)



void http_request(void);

void tcp_send_http_middle(void);

void tcp_send_http_last(void);

//--------------------------------------------------



Перейдём в файл  w5500.c и напишем в ней функцию инициализации порта в сокете после функции w5500_readSockBuf



//-----------------------------------------------

void SetSockPort(uint8_t sock_num, uint16_t port)

{

  uint8_t opcode;

  opcode = (((sock_num<<2)|BSB_S0)<<3)|OM_FDM1;

  w5500_writeReg(opcode, Sn_PORT0,port>>8);

  w5500_writeReg(opcode, Sn_PORT1,port);

}

//-----------------------------------------------



Такое действие мы в инициализации делали, поэтому объяснять тут нечего. Просто нам необходима теперь функция, так как данное действие проделывается для каждого сокета и не факт что в них будут одинаковые порты.

Перейдём в функцию инициализации микросхемы в файл w5500.c и удалим из неё данный участок кода



//Настраиваем сокет 0

opcode = (BSB_S0<<3)|OM_FDM1;

w5500_writeReg(opcode, Sn_PORT0,local_port>>8);

w5500_writeReg(opcode, Sn_PORT1,local_port);

//инициализируем активный сокет

tcpprop.cur_sock = 0;



А вместо всего этого вставим следующий код



//Настраиваем сокеты

SetSockPort(0, local_port);



Пока мы также работаем только с нулевым сокетом, но уже более универсально. Нам надо добиться работоспособности пока одного сокета но уже с упором на оперативную его смену в любой момент.

Удалим также из инициализации вот эту строку



//Посмотрим статусы

opcode = (BSB_S0<<3)|OM_FDM1;



А дальше немного исправим код, вызвав более высокоуровневую функцию



//Посмотрим статусы

dtt = GetSocketStatus(0);

sprintf(str1,"First Status Sn%d: 0x%02X\r\n",0,dtt);

HAL_UART_Transmit(&huart2,(uint8_t*)str1,strlen(str1),0x1000);



Соберём код и проверим работоспособность инициализации






Всё работает.

В функцию приёма пакета добавим входной аргумент номера сокета



void w5500_packetReceive(uint8_t sn)



Не забываем также про прототип.

Также передадим параметр и в вызове данной функции в файле net.c



w5500_packetReceive(0);



Вернёмся в файл w5500 и в функции w5500_packetReceive заменим строку tcpprop.cur_sock  на sn. Так как эта строка встречается только в этой функции, то можно воспользоваться процедурой замены, вызвав её так же, как и процедуру поиска комбинацией клавиш Ctrl+F.

Также изменим вызываемый параметр там, где измеряем размер пришедшего пакета. Также там же исправим и отображение в терминальной программе. Во-первых мы также отобразим там номер сокета, и отобразим только в том случае, если он будет не пустой, то есть передвинем отображение ниже выхода в случае нулевого пакета



if(httpsockprop[sn].data_stat == DATA_COMPLETED)

{

  len = GetSizeRX(sn);

  //Если пришел пустой пакет, то уходим из функции

  if(!len) return;

  //Отобразим размер принятых данных

  sprintf(str1,"S%d len buf:0x%04X\r\n",sn,len);

  HAL_UART_Transmit(&huart2,(uint8_t*)str1,strlen(str1),0x1000);

  //здесь обмениваемся информацией: на запрос документа от клиента отправляем ему запрошенный документ





Отображение указателя на данные в буфере можно удалить



sprintf(str1,"Sn_RX_RD:0x%04X\r\n",point);

HAL_UART_Transmit(&huart2,(uint8_t*)str1,strlen(str1),0x1000);



Также ближе к концу этой функции отобразим в терминале номер закрытого сокета



if(httpsockprop[sn].prt_tp == PRT_TCP_HTTP)

{

  tcp_send_http_last(sn);

  DisconnectSocket(sn); //Разъединяемся

  SocketClosedWait(sn);

  sprintf(str1,"S%d closed\r\n",sn);

  HAL_UART_Transmit(&huart2,(uint8_t*)str1,strlen(str1),0x1000);



Перейдём в файл httpd.c и также аналогичный входной параметр вставим в функцию void http_request, а также в её протоип в заголовочном файле



void http_request(uint8_t sn)



Вернёмся в файл w5500.c и добавим параметр в вызове этой функции в функции приёма пакетов



http_request(sn);



Опять перейдём в файл httpd.c и во все функции отправки буферов добавим также аналогичный параметр, а на какие из них есть прототипы, то и туда тоже



void tcp_send_http_one(uint8_t sn)

void tcp_send_http_first(uint8_t sn)

void tcp_send_http_middle(uint8_t sn)

void tcp_send_http_last(uint8_t sn)



Также во всех вызовах данных функций в файлах httpd.c и w5500.c также добавим аргумент



tcp_send_http_one(sn);

tcp_send_http_first(sn);

tcp_send_http_middle(sn);

tcp_send_http_last(sn);



В файле  httpd.c теперь также произведём замену вхождения tcpprop.cur_sock  на sn.

У меня получилось 109 замен.

В функциях tcp_send_http_first и tcp_send_http_last уберём вывод в терминальную программу факта установки указателя в файле



sprintf(str1,"f_lseek: %d\r\n",result);

HAL_UART_Transmit(&huart2,(uint8_t*)str1,strlen(str1),0x1000);



И вот это тоже в файле w5500.c



HAL_UART_Transmit(&huart2,(uint8_t*)"HTTP\r\n",6,0x1000);



Структуру tcp_prop мы можем теперь удалить из файла w5500.h, а также удалить объявления всех переменных её типа.

По идее мы теперь уже не привязаны к нулевому сокету так сильно, как это было ранее.

Проверим сначала работоспособность на нулевом сокете, собрав код, прошив контроллер и запросив какой-либо документ в браузере.

Если всё работает, то попробуем поменять нулевой сокет на третий.

Для этого нам достаточно в файлах net.c и w5500.c изменить вызываемый параметр в следующих строках



net:c:

w5500_packetReceive(3);



w5500.c:

//Настраиваем сокеты

SetSockPort(3, local_port);

//Открываем сокет

OpenSocket(3,Mode_TCP);

SocketInitWait(3);

//Начинаем слушать сокет

ListenSocket(3);

SocketListenWait(3);

HAL_Delay(500);

//Посмотрим статусы

dtt = GetSocketStatus(3);

sprintf(str1,"First Status Sn%d: 0x%02X\r\n",3,dtt);



Также проверим работу после установки в качестве рабочего сокета 3.

Если всё хорошо работает, то осталось нам задействовать сразу несколько сокетов. Это также будет очень легко.

Для этого создадим локальную переменную в функции инициализации в файле w5500.c



void w5500_ini(void)

{

  uint8_t i;

  uint8_t dtt=0;



И перестроим немного код в конце функции



  w5500_writeReg(opcode, SIPR3,ipaddr[3]);

  //Настраиваем сокеты

  for(i=3;i<8;i++)

  {

    SetSockPort(i, local_port);

    //Открываем сокет

    OpenSocket(i,Mode_TCP);

    SocketInitWait(i);

    //Начинаем слушать сокет

    ListenSocket(i);

    SocketListenWait(i);

  }

  HAL_Delay(500);

  //Посмотрим статусы

  for(i=3;i<8;i++)

  {

    dtt = GetSocketStatus(i);

    sprintf(str1,"First Status Sn%d: 0x%02X\r\n",i,dtt);

    HAL_UART_Transmit(&huart2,(uint8_t*)str1,strlen(str1),0x1000);

  }

}



То есть мы инициализировали 6 сокетов под номерами 3-7.

Осталось также в файле net.c также подправить вызов функции приёма и обработки пакетов, внеся её также в цикл



void packet_receive(void)

{

  uint8_t i;

  for(i=3;i<8;i++)

  {

    w5500_packetReceive(i);

  }

}



Также в файле httpd.c исправим в глобальном массиве количество элементов



http_sock_prop_ptr httpsockprop[8];



То же самое проделаем и  в файле w5500.c



extern http_sock_prop_ptr httpsockprop[8];



Всё это очень хорошо, но есть ещё одна интересная засада. Я про неё часто забываю.

Мы передаём файлы, сокеты работают по очереди, а переменная для файла у нас одна, а должна быть для каждого файла своя. То есть каждый сокет работает со своим файлом, причём происходит это одновременно с тем, когда другие сокеты работают с другими файлами.

Поэтому переменную для файла в файле httpd.c превратим в массив



static FIL MyFile[8];



Также в этом файле вхождение строки MyFile заменим на строку MyFile[sn].



В следующей части урока мы подправим код функции приёма и обработки пакетов HTTP и проверим наш код на практике.
